Kaynak Proseslerinde MFC Tabanlı Otomatik Gaz Debi Kontrol ve Verimlilik Sistemi

1. Genel Bakış

Oksi-yakıt kaynak proseslerinde şalümoya beslenen gaz karışımının kalitesi, geleneksel olarak kaynakçının tecrübesine ve alevi gözle değerlendirmesine dayanır. Bu durum; operatörden operatöre değişkenlik gösteren alev kalitesi, tekrarlanabilirlik eksikliği ve kontrolsüz debiden kaynaklanan gereksiz gaz tüketimi gibi sonuçlar doğurur.

İZTEKNO Elektronik olarak, kaynak proseslerinde kullanılan gazların verimli ve kontrollü şekilde kullanılmasına yönelik SmartGas Saver sistemini tasarladık. Sistem, kaynak proseslerinde kullanılan gazların istenilen debi aralıklarında her daim aynı ve standart şekilde verilmesini sağlar.

Sistemde sağlanan gaz stabilitesi, elde edilen alev kalitesini otomatik olarak etkilemektedir. Böylece her koşulda aynı kalitede ve tasarruflu bir kaynak süreci hedeflenmektedir.

SmartGas Saver, şirketimizin endüstriyel gaz karıştırma (gas mix) proseslerinde uzun yıllardır kullandığı Vögtlin marka hassas MFC (Mass Flow Controller) teknolojisinin kaynak hatlarına uyarlanmış halidir. Sistem; PLC kontrol altyapısı, 7″ dokunmatik ekran (HMI) ve 64 adede kadar kayıtlı kaynak reçetesi ile, operatör becerisinden bağımsız, tekrarlanabilir bir kaynak alevi kalitesi sunar.

Bunun ötesinde SmartGas Saver; RFID kart okuyucu ile personel bazlı verimlilik takibi, yetkilendirme yapısı ile yetkisiz reçete değişikliğinin önlenmesi ve TCP/IP bağlantısı ile fabrika SCADA/PLC sistemlerine entegrasyon imkanı sunarak, sahadaki gaz debi kontrolünün ötesinde bir personel ve kalite yönetim aracına dönüşür.

2. Çözülen Problem

• Alev kalitesinin operatör becerisine bağlı, öznel ve değişken olması
• Yetersiz/aşırı gaz karışımından kaynaklanan kaynak hatası riski
• Kontrolsüz debiden kaynaklanan gereksiz gaz tüketimi ve maliyet
• Kaynak parametrelerinin ve personel verimliliğinin kayıt altına alınamaması
• Reçete/parametre değişikliklerinin yetkisiz kişilerce yapılabilmesi riski

3. Sistem Mimarisi

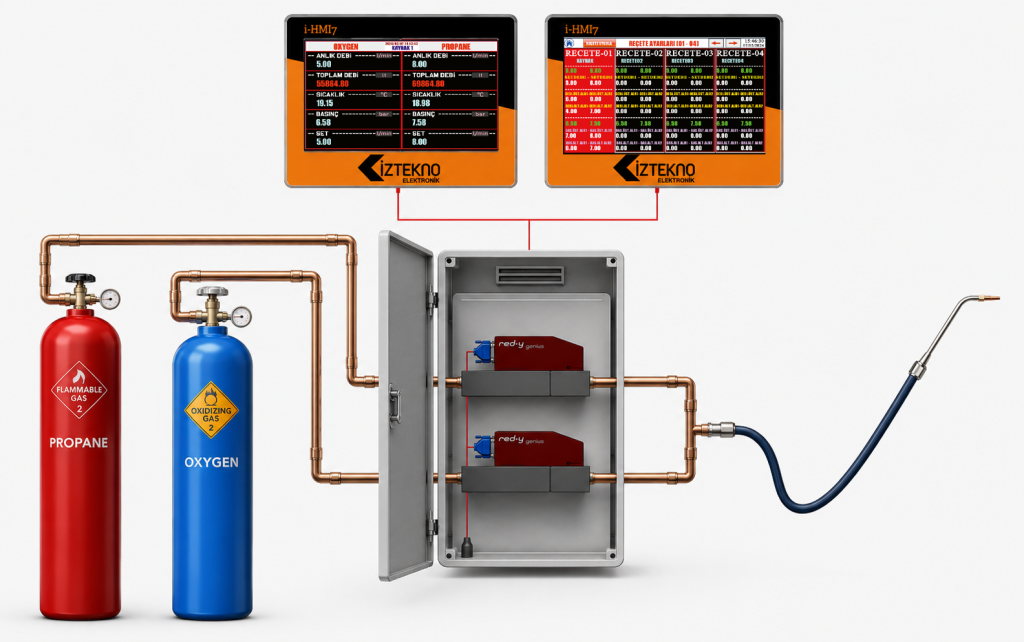

SmartGas Saver istasyonu aşağıdaki ana bileşenlerden oluşur:

• Vögtlin marka hassas MFC (Mass Flow Controller) kütlesel debi kontrolcüleri — sistemin gaz geçiş kapasitesine göre model seçimi yapılır
• Debi kontrolünü ve reçete yönetimini yürüten PLC kontrol altyapısı
• 7″ dokunmatik ekran (HMI) — reçete seçimi ve parametre girişi
• RFID kart okuyucu — personel giriş/çıkış ve yetkilendirme
• TCP/IP haberleşme arayüzü — fabrika SCADA/PLC sistemlerine veri aktarımı

Kaynakçı, RFID kartı ile sisteme giriş yaptıktan sonra HMI ekranından ilgili kaynak reçetesini seçer. PLC, seçilen reçeteye karşılık gelen set noktalarını Vögtlin MFC’lere göndererek gaz debisini kapalı çevrim olarak sabit tutar.

4. Çalışma Prensibi

1. Operatör, RFID kartı ile sisteme kimlik doğrulaması yapar.
2. HMI ekranından kayıtlı 64 reçeteden ilgili kaynak reçetesi seçilir.
3. PLC, seçilen reçeteye göre MFC set noktalarını hesaplar.
4. Vögtlin MFC’ler, gerçek zamanlı debi geri beslemesiyle valfleri kapalı çevrim kontrol eder.
5. Sabit debi/oranda gaz, şalümoya iletilir; kaynak adedi ve personel bilgisi sistem tarafından kaydedilir.
6. Veriler TCP/IP üzerinden fabrikanın SCADA/PLC sistemine aktarılabilir.

5. Teknik Özellikler

6. Avantajlar

• Her daim istenilen kalitede, tekrarlanabilir kaynak alevi
• Kullanıcıdan bağımsız çalışma — girilen reçeteye göre alev kalitesi her zaman sabit
• 64 farklı kaynak reçetesi ile hızlı parametre değişimi
• RFID kart okuyucu ile kaynakçı bazlı verimlilik ve kaynak adedi takibi
• Yetkilendirme sistemi ile hatalı işlem ve yetkisiz reçete değişikliğinin önlenmesi
• TCP/IP bağlantısı ile fabrika SCADA/PLC sistemlerine veri aktarımı
• Yöneticiler için uzaktan panel erişimi ve reçete girişi imkanı
• Kalite yönetiminde debi/süre/süreç bilgilerinin kayıt altına alınarak müşteriye izlenebilirlik sunulması
• Gereksiz gaz harcamasının önlenmesiyle enerji/gaz maliyetlerinde tasarruf
• Yazılımın İZTEKNO Elektronik tarafından geliştirilmesi sayesinde prosese özel iyileştirme ve entegrasyon imkanı

7. Kullanıcı Yönetimi, İzlenebilirlik ve Entegrasyon

SmartGas Saver, sahada yalnızca teknik bir debi kontrol ünitesi olmanın ötesinde, personel ve kalite yönetimine de imkan tanır:

• RFID kart okuyucu ile personel girişi ve kaynak adedi kayıt altına alınır.
• Yetkilendirme yapısı sayesinde yalnızca yetkili kişiler reçete değişikliği yapabilir; hatalı işlem riski azalır.
• TCP/IP bağlantısı üzerinden fabrikadaki SCADA veya PLC sistemlerine veri aktarımı yapılabilir.
• Yöneticiler, panele uzaktan erişerek reçete girişi ve takip yapabilir.
• Kaynak yapılan her işin debi, süre ve süreç bilgileri kayıt altına alınarak müşteriye kalite dokümantasyonu sunulabilir.

8. Güvenlik Özellikleri

• Yetkilendirme yapısı ile yalnızca yetkili personelin sistem/reçete değişikliği yapabilmesi

9. Kurulum ve Entegrasyon

SmartGas Saver istasyonu, mevcut oksijen ve propan besleme hatlarına seri olarak bağlanacak şekilde tasarlanmıştır. TCP/IP haberleşme altyapısı sayesinde fabrikadaki mevcut SCADA/PLC sistemlerine entegre edilebilir. Sistem yazılımı İZTEKNO Elektronik tarafından geliştirildiğinden, müşteriye özel proses ihtiyaçlarına göre iyileştirme ve özelleştirme yapılabilir.
